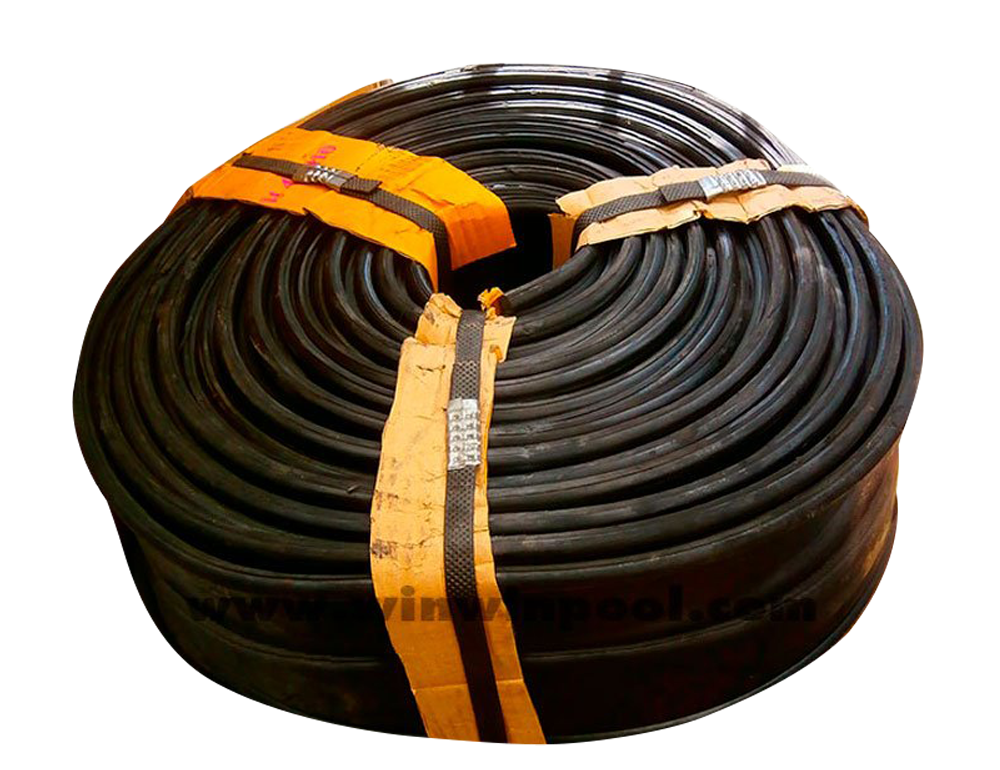

CONCRETE JOINT WATERPROOFING

Waterstop

ยางกันซึมรอยต่อคอนกรีต

แถบกันน้ำที่ฝังในแนวรอยต่อคอนกรีต เช่น รอยต่อพื้นกับผนัง รอยต่อช่วงเทคอนกรีต และ Expansion Joint ช่วยเพิ่มระยะทางการซึมและลดโอกาสน้ำผ่านรอยต่อเมื่อเลือกแบบและติดตั้งตรงแนว

โทร 02-989-1111 LINE @winwinpool

ป้องกันน้ำผ่านรอยต่อ

ฝังขวางแนว Construction Joint หรือ Joint ที่ออกแบบไว้

มีหลายรูปทรง

TYPE A, AA, B, BB, C, CC และ DD ตามหน้าต้นทาง

ความหนา 5 และ 9.5 มม.

เลือกให้สัมพันธ์กับรอยต่อและข้อกำหนดโครงการ

ต้องติดตั้งก่อนเท

ตำแหน่งและการยึดมีผลต่อประสิทธิภาพระยะยาว

PRODUCT KNOWLEDGE

Waterstop ทำงานอย่างไร

ปุ่มและแนวสันเพิ่มระยะทางน้ำ ส่วนแกนหรือรูปทรงกลางรองรับลักษณะการเคลื่อนตัวตามชนิดรอยต่อ

CONSTRUCTION JOINT

รอยต่อช่วงเท

ต้องวางกึ่งกลางและยึดไม่ให้ล้มระหว่างเทคอนกรีต

MOVEMENT JOINT

รอยต่อเคลื่อนตัว

เลือกรูปทรงที่รองรับการเปิด–ปิดของรอยต่อได้ตามแบบ

CONTINUOUS BARRIER

แนวต่อเนื่อง

จุดเชื่อม มุม และทางตัดต้องปิดสนิทตลอดเส้น

CONCRETE COMPACTION

คอนกรีตแน่นรอบแถบ

โพรงหินหรือ Honeycomb รอบ Waterstop ทำให้น้ำลัดผ่านได้

สำคัญ: ชื่อ TYPE เพียงอย่างเดียวไม่เพียงพอ ต้องตรวจความกว้าง รูปหน้าตัด วัสดุ ความหนา และแบบ Joint ของโครงการก่อนเลือก

TYPE A แบบ 3 ปุ่ม ความหนา 9.5 mm.

Water stop กว้าง 8" Type A แบบ 3ปุ่ม หนา 9.5mm ม้วนละ 10m

2,782.00 บาท
4,880.00 บาท (-43%)
Water stop Type A-*9" 3 ปุ่ม หนา 9.5 mm ม้วนละ 10m

3,514.00 บาท
6,164.00 บาท (-43%)
Water Stop Type A-10" 3 ปุ่ม หนา 9.5 mm ม้วนละ 10m

4,905.00 บาท
8,604.00 บาท (-43%)
Water Stop Type A-12" 3 ปุ่ม หนา 9.5 mm ม้วนละ 10m

5,198.00 บาท
9,118.00 บาท (-43%)
Water Stop กว้าง 8" Type A แบบ 3ปุ่ม หนา 9.5mm ม้วนละ 20 เมตร

5,563.00 บาท
9,759.00 บาท (-43%)
Water Stop Type A-9" 3 ปุ่ม หนา 9.5 mm ความยาว ม้วนละ 20m

7,027.00 บาท
12,327.00 บาท (-43%)
Water Stop Type A-10" 3 ปุ่ม หนา 9.5 mm ความยาว ม้วนละ 20m

9,808.00 บาท
17,206.00 บาท (-43%)
Water Stop Type A-12" 3 ปุ่ม หนา 9.5 mm ความยาว ม้วนละ 20m

10,393.00 บาท
18,233.00 บาท (-43%)

TYPE AA แบบ 3 ปุ่ม ความหนา 5 mm.

Water Stop Type-AA กว้าง 10" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 20 เมตร

4,978.00 บาท
8,732.00 บาท (-43%)
Water Stop Type-AA กว้าง 12" 3 ปุ่ม หนา 5mm ยาว 20 เมตร

5,270.00 บาท
9,245.00 บาท (-43%)
Water Stop Type-AA กว้าง 12" 3 ปุ่ม หนา 5mm ยาว10 เมตร

2,636.00 บาท
4,623.00 บาท (-43%)
Water Stop Type-AA กว้าง 9" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 20 เมตร

4,538.00 บาท
7,961.00 บาท (-43%)
Water Stop ype-AA กว้าง 9" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 10 เมตร

2,270.00 บาท
3,982.00 บาท (-43%)
Water Stop กว้าง 8" Type AA แบบ 3 ปุ่ม หนา 5mm ความยาว ม้วนละ 10 เมตร

1,904.00 บาท
3,339.00 บาท (-43%)
Water Stop กว้าง 8" Type AA แบบ 3ปุ่ม หนา 5mm ม้วนละ 20 เมตร

3,806.00 บาท
6,677.00 บาท (-43%)
Water StopType-AA กว้าง 10" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 10 เมตร

2,489.00 บาท
4,366.00 บาท (-43%)

TYPE B แบบ 3 ปุ่ม ความหนา 9.5 mm.

water stop ยางวอเตอร์สต็อปพรีเมียมสำหรับกันซึมรอยต่อคอนกรีต กว้าง 6" Type B แบบ 3ปุ่ม หนา 9.5mm ม้วนละ 10 เมตร

3,243.00 บาท
4,109.00 บาท (-21%)
water stop ยางวอเตอร์สต็อปพรีเมียมสำหรับกันซึมรอยต่อคอนกรีต กว้าง 6" Type B แบบ 3ปุ่ม หนา 9.5mm ม้วนละ 20 เมตร

4,685.00 บาท
8,218.00 บาท (-43%)

TYPE BB แบบ 3 ปุ่ม ความหนา 5 mm.

water stop ยางวอเตอร์สต็อปพรีเมียมสำหรับกันซึมรอยต่อคอนกรีต กว้าง 6" Type BB แบบ 3ปุ่ม หนา 5mm ม้วนละ 20 เมตร

3,221.00 บาท
5,650.00 บาท (-43%)
water stop ยางวอเตอร์สต็อปพรีเมียมสำหรับกันซึมรอยต่อคอนกรีต กว้าง 6" Type BB แบบ 3ปุ่ม หนา 5mm ม้วนละ10 เมตร

1,610.00 บาท
2,825.00 บาท (-43%)

TYPE C แบบ 2 ปุ่ม ความหนา 9.5 mm.

Water Stop Type C-10" แบบ 2 ปุ่ม หนา 9.5mm ม้วนละ 20 m

8,783.00 บาท
15,408.00 บาท (-43%)
Water Stop Type C-12" แบบ 2 ปุ่ม หนา 9.5mm สำหรับคอนกรีตหนา 20-25 cm ม้วนละ 20 m

9,369.00 บาท
16,436.00 บาท (-43%)
Water Stop Type C-9" แบบ 2 ปุ่ม หนา 9.5mm ม้วนละ 10m

3,002.00 บาท
5,266.00 บาท (-43%)
Water Stop Type C-10" แบบ 2 ปุ่ม หนา 9.5mm ม้วนละ 10m

4,392.00 บาท
7,764.00 บาท (-43%)
Water Stop Type C-12" แบบ 2 ปุ่ม หนา 9.5mm ม้วนละ 10m

4,685.00 บาท
8,218.00 บาท (-43%)
Water Stop กว้าง 8" Type C แบบ 2 ปุ่ม หนา 9.5mm สำหรับคอนกรีตหนา 20-25 cm ม้วนละ 20m

5,270.00 บาท
9,245.00 บาท (-43%)
Water Stop TYPE C กว้าง 6" 2 ปุ่ม หนา 9.5mm. ม้วนละ 10 เมตร

2,196.00 บาท
3,852.00 บาท (-43%)
Water Stop TYPE C กว้าง 8" 2 ปุ่ม หนา 9.5mm. ม้วนละ 10 เมตร

2,636.00 บาท
4,623.00 บาท (-43%)
Water Stop TYPE C กว้าง 6" 2 ปุ่ม หนา 9.5mm. ม้วนละ 20 เมตร

4,392.00 บาท
7,784.00 บาท (-44%)

TYPE CC แบบ 2 ปุ่ม ความหนา 5 mm.

Water stop TYPE CC-4" 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 10 เมตร

1,245.00 บาท
2,184.00 บาท (-43%)
Water Stop TYPE CC กว้าง 6" 2 ปุ่ม หนา 5.0mm.สำหรับคอนกรีตหนา 15-20cm ม้วนละ 10 เมตร

1,318.00 บาท
2,312.00 บาท (-43%)
Water Stop TYPE CC กว้าง 8" 2 ปุ่ม หนา 5.0mm. สำหรับพื้น/ผนังสระหนา 20-25cm ม้วน 10 เมตร

1,685.00 บาท
2,955.00 บาท (-43%)
Water Stop TYPE CC-9" 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 10 เมตร

2,050.00 บาท
2,596.00 บาท (-21%)
Water Stop TYPE CC-10 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 10 เมตร

2,343.00 บาท
4,109.00 บาท (-43%)
ยางวอเตอร์สต็อป TYPE CC-12 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 10 เมตร

2,489.00 บาท
4,366.00 บาท (-43%)
Water Stop TYPE CC-4" 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 20 เมตร

2,489.00 บาท
4,366.00 บาท (-43%)
Water stop TYPE CC กว้าง 6" 2 ปุ่ม หนา 5.0mm. ม้วนละ 20 เมตร

2,636.00 บาท
4,623.00 บาท (-43%)
Water stopTYPE CC กว้าง 8" 2 ปุ่ม หนา 5.0mm.ม้วนละ 20 เมตร

3,367.00 บาท
5,907.00 บาท (-43%)
Water Stop TYPE CC-9" 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 20 เมตร

4,099.00 บาท
7,191.00 บาท (-43%)
Water Stop TYPE CC-10 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 20 เมตร

4,684.00 บาท
8,238.00 บาท (-43%)
Water Stop TYPE CC-12 2 ปุ่ม หนา 5.0 mm.ความยาว ม้วนละ 20 เมตร

4,978.00 บาท
6,732.00 บาท (-26%)

TYPE-DD แบบ 3 ปุ่ม ความหนา 5 mm.

ยางวอเตอร์สต็อป Type DD-4.5" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 10 m

2,050.00 บาท
3,596.00 บาท (-43%)
ยางวอเตอร์สต็อป Type DD-4.5" 3 ปุ่ม หนา 5 mm ความยาว ม้วนละ 20 m

4,099.00 บาท
7,191.00 บาท (-43%)

ตารางช่วยเลือกและตรวจสอบ

TYPE	รูปแบบตามหน้าต้นทาง	ความหนา	ตรวจเพิ่มเติม
TYPE A	3 ปุ่ม	9.5 มม.	ความกว้างรวม ตำแหน่งใช้ และแบบรอยต่อ
TYPE AA	3 ปุ่ม	5 มม.	ความกว้างรวมและแรงดันน้ำออกแบบ
TYPE C	2 ปุ่ม	9.5 มม.	รูปหน้าตัดและชนิด Joint
TYPE CC	2 ปุ่ม	5 มม.	ตำแหน่งฝังและข้อกำหนดโครงการ
TYPE B	3 ปุ่ม	9.5 มม.	รายละเอียดแกนกลางและการเคลื่อนตัว
TYPE BB	3 ปุ่ม	5 มม.	ความกว้าง วิธีต่อ และพื้นที่ใช้งาน
TYPE DD	3 ปุ่ม	5 มม.	ยืนยันหน้าตัดและสเปกรุ่นจริง

ข้อมูลจำนวนปุ่มและความหนาอ้างอิงจากหน้าหมวดสินค้า ควรขอ Drawing หรือชิ้นตัวอย่างเพื่อยืนยันรูปหน้าตัดและความกว้างก่อนอนุมัติวัสดุ

หลักการเลือก Waterstop

แยก Construction Joint ออกจาก Expansion หรือ Movement Joint
ตรวจแรงดันน้ำ ความหนาคอนกรีต และระยะหุ้มสองด้าน
เลือกรูปทรงที่วางในหน้าตัดคอนกรีตได้โดยไม่ชนเหล็กเสริม
วางแผนชิ้นมุม ตัว T และตัวตัดจากโรงงานเมื่อโครงการต้องการ
ตรวจวิธีเชื่อมให้เข้ากับวัสดุของ Waterstop รุ่นจริง

จุดเสี่ยงระหว่างติดตั้ง

แถบบิด พับ ล้ม หรือเยื้องออกจากกึ่งกลาง Joint
เจาะแถบโดยไม่เป็นไปตามจุดยึดที่ผู้ผลิตกำหนด
เชื่อมต่อไม่เต็มหน้าตัด มีรูไหม้ หรือแนวเย็นเปิด
คอนกรีตไม่แน่นใต้แถบจนเกิดโพรงและ Honeycomb
แรงสั่นคอนกรีตหรือเหล็กเสริมกระแทกจนตำแหน่งเคลื่อน

INSTALLATION & COMMISSIONING

แนวทางติดตั้งและตรวจรับงาน

ตรวจแบบ วัสดุ จุดต่อ และสภาพหน้างานทุกครั้ง พร้อมปฏิบัติตามคู่มือของรุ่นจริง

ตรวจ Shop Drawing

กำหนด TYPE แนว Joint มุม จุดตัด และระดับติดตั้ง

เตรียมแนวต่อ

ตัดตรง เชื่อมตามวิธีของวัสดุ และตรวจรอยต่อทุกด้าน

ยึดตำแหน่ง

จัดกึ่งกลางรอยต่อ ยึดถี่พอ และไม่ทำให้แถบฉีก

เทและจี้คอนกรีต

เติมคอนกรีตทั้งสองด้านให้แน่นโดยไม่กระแทก Waterstop

ตรวจหลังถอดแบบ

บันทึกตำแหน่ง แก้โพรงตามวิศวกร และทดสอบการรั่วตามแผน

FAQ

คำถามที่พบบ่อย

คำตอบเบื้องต้นสำหรับการเลือกใช้งาน ติดตั้ง และบำรุงรักษา

Waterstop ใช้ตรงไหนของสระ?

ใช้ที่รอยต่อคอนกรีต เช่น พื้น–ผนัง แนวหยุดเท และรอยต่อเคลื่อนตัวตามแบบโครงสร้าง

TYPE A กับ AA ต่างกันอย่างไร?

จากหน้าต้นทางทั้งคู่เป็นแบบ 3 ปุ่ม แต่ A หนา 9.5 มม. และ AA หนา 5 มม. ยังต้องตรวจความกว้างและรูปหน้าตัดจริง

เลือกหนา 5 หรือ 9.5 มม. อย่างไร?

ต้องอิงแรงดันน้ำ ขนาด Joint ความหนาคอนกรีต และข้อกำหนดวิศวกร ไม่ควรตัดสินจากความหนาเพียงตัวเดียว

เชื่อมต่อ Waterstop อย่างไร?

ขึ้นกับวัสดุของรุ่น โดยทั่วไปต้องใช้เครื่องมือและวิธีที่ผู้ผลิตกำหนดให้หน้าตัดเชื่อมเต็มและไม่ไหม้เสียหาย

ถ้า Waterstop ล้มระหว่างเททำอย่างไร?

ต้องหยุดและแก้ก่อนคอนกรีตแข็ง เพราะแนวที่เยื้องหรือพับอาจไม่ขวางทางน้ำตามแบบ

Waterstop แก้รอยรั่วหลังสระเสร็จได้หรือไม่?

เป็นวัสดุฝังระหว่างก่อสร้าง การซ่อมภายหลังต้องใช้วิธีอื่นตามสาเหตุและให้วิศวกรประเมิน

ควรติดตั้งเองหรือไม่?

งานที่ฝังในคอนกรีต งานกันซึม งานไฟฟ้าใต้น้ำ หรือจุดที่มีผลต่อโครงสร้าง ควรให้ช่างที่เข้าใจระบบสระติดตั้งและตรวจรับ

ก่อนสั่งซื้อต้องแจ้งข้อมูลอะไร?

ส่งประเภทสระ ขนาดหรือรหัสสินค้า จุดติดตั้ง ขนาดท่อหรือช่องเปิด แบบก่อสร้าง และรูปหน้างาน เพื่อช่วยตรวจความเหมาะสมเบื้องต้น

ส่งแบบ Joint ให้ช่วยตรวจ TYPE และความหนา

แจ้งตำแหน่งรอยต่อ ความหนาคอนกรีต แรงดันน้ำ และรูปหน้าตัดที่ต้องการ เพื่อช่วยตรวจรุ่น Waterstop เบื้องต้น
