Magnetic Contactor แมกเนติกคอนแทคเตอร์

อุปกรณ์ตัดต่อวงจรกำลังด้วยสัญญาณควบคุม ใช้กับปั๊ม มอเตอร์ และระบบอัตโนมัติภายในตู้

รุ่นและรูปแบบที่พบในหมวด

รายการนี้ใช้เป็นแนวทางเลือกเบื้องต้น กรุณาตรวจสอบสต็อก ราคา และรายละเอียดล่าสุดจากหน้าสินค้า

รุ่น/กลุ่มสินค้า	สเปกสำคัญ	คุณสมบัติ	การใช้งาน
Mitsubishi S-T10	ประมาณ 9A ในงาน AC-3	Coil 220V ตามรุ่นสินค้า	ปั๊มขนาดเล็กตามกระแสจริง

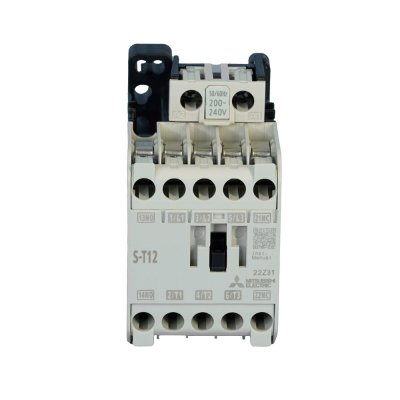

Mitsubishi S-T12	ประมาณ 12A ในงาน AC-3	Coil 220V	ตู้ควบคุมปั๊มสระทั่วไป
Mitsubishi S-T20	ประมาณ 20A AC-1 / ตรวจ AC-3	Coil 220V	ปั๊มกำลังสูงขึ้นตามตารางผู้ผลิต
Siemens 3MT7012	12A / 5.5kW ตามรุ่น	Coil 220VAC	งานมอเตอร์และตู้ควบคุม
Siemens 3MT7018	18A / 7.5kW ตามรุ่น	Coil 220VAC	โหลดมอเตอร์สูงขึ้น

เลือกอุปกรณ์ให้ตรงพิกัดและทำงานร่วมกับอุปกรณ์ส่วนอื่นของตู้

Timer, Smart Switch หรือ Push Button สั่ง Coil แล้ว Contactor เป็นตัวรับโหลดหลัก

ออกแบบสำหรับวงจรมอเตอร์และงานควบคุมที่ต้องเปิด–ปิดเป็นรอบ

ควรจับคู่กับ Overload Relay ที่ติดตั้งเข้ากันได้และมีช่วงกระแสตรงกับมอเตอร์

Coil 220VAC, 24VAC หรือแรงดันอื่นต้องตรงกับวงจรควบคุม

เตรียมข้อมูลต่อไปนี้ก่อนเทียบรุ่นหรือขอใบเสนอราคา

✓ค่ากระแส AC-3 ของมอเตอร์

✓แรงดัน Coil

✓จำนวน Pole และ Auxiliary Contact

✓รุ่น Overload ที่ใช้คู่กัน

✓จำนวนครั้งการตัดต่อและสภาพแวดล้อม

อุปกรณ์ในตู้ควบคุมต้องเลือกเป็นระบบเดียวกัน ทั้งแรงดัน กระแส วิธีสั่งงาน ขนาดสาย และอุปกรณ์ป้องกัน ไม่ควรเปลี่ยนเฉพาะชิ้นโดยไม่ตรวจวงจรรวม

ตัดไฟและตรวจสอบความปลอดภัยก่อนเปิดตู้หรือเปลี่ยนอุปกรณ์ทุกครั้ง

เลือก Contactor จากแรงม้าปั๊มอย่างเดียวได้หรือไม่?

ควรดูค่ากระแสพิกัดมอเตอร์ ประเภทโหลด แรงดัน และตาราง AC-3 ของผู้ผลิตประกอบกัน

ทำไมไม่ต่อ Timer เข้าปั๊มโดยตรง?

Timer หลายรุ่นไม่เหมาะกับกระแสสตาร์ตของมอเตอร์ การใช้ Timer สั่ง Coil ของ Contactor ช่วยลดโหลดที่หน้าสัมผัส Timer

Contactor มีเสียงหึ่งผิดปกติเกิดจากอะไร?

อาจเกิดจากแรงดัน Coil ไม่พอ หน้าสัมผัสหรือแกนแม่เหล็กสกปรก Coil เสื่อม หรือการติดตั้งไม่แน่น ควรตัดไฟและตรวจโดยช่าง

ส่งข้อมูลแรงดันไฟ กำลังมอเตอร์ กระแสบนป้ายอุปกรณ์ จำนวนวงจร และรูปตู้เดิม เพื่อให้ทีมงานช่วยตรวจสอบรุ่นก่อนสั่งซื้อ
