ตู้ควบคุมระบบแบบมาตรฐาน /ตู้ควบคุมปั๊มกรองสระว่ายน้ำ 1 ตัว
รุ่นและช่วงกำลังที่แนะนำ
เลือกตามกำลังมอเตอร์ แรงดันไฟ และอุปกรณ์ที่ต้องควบคุมร่วมกัน
| รูปแบบ | กำลัง/อุปกรณ์ | การทำงานหลัก | เหมาะสำหรับ |
|---|---|---|---|
| รุ่นสำหรับปั๊มขนาดเล็ก | 0.33–0.75 HP / 220V | Timer คุมปั๊มกรอง 1 ตัว | สระขนาดเล็ก บ่อแช่ หรือระบบหมุนเวียนขนาดย่อม |
| รุ่น 1.0 HP | ปั๊มกรอง 1.0 HP / 220V | ตั้งเวลา Auto และควบคุมหน้าตู้ | สระบ้านขนาดเล็กถึงกลาง |
| รุ่น 1.5 HP | ปั๊มกรอง 1.5 HP / 220V | ควบคุมมอเตอร์ผ่าน Contactor และ Overload | สระบ้านและพูลวิลล่าทั่วไป |
| รุ่น 2.0 HP | ปั๊มกรอง 2.0 HP / 220V | ตั้งเวลาเดินระบบตามรอบกรอง | สระขนาดกลางหรือมีระยะท่อมากขึ้น |
| รุ่น 3.0 HP | ปั๊มกรอง 3.0 HP / 220V | รองรับมอเตอร์กระแสสูงขึ้นตามสเปก | สระขนาดกลางถึงใหญ่ |
คุณสมบัติสำคัญ
องค์ประกอบจริงภายในตู้ขึ้นอยู่กับรุ่นและสเปกที่สั่งผลิต
Timer ควบคุมปั๊ม
กำหนดเวลาเปิด–ปิดระบบกรองในแต่ละวัน ช่วยให้รอบการหมุนเวียนน้ำสม่ำเสมอ
ชุดป้องกันมอเตอร์
เลือก Magnetic Contactor และ Overload ให้สัมพันธ์กับกระแสของมอเตอร์ปั๊ม
ป้องกันแรงดันผิดปกติ
Voltage Protector ช่วยตัดวงจรเมื่อแรงดันไฟต่ำหรือสูงเกินค่าที่กำหนด
ควบคุมหน้าตู้
สวิตช์และไฟแสดงสถานะช่วยให้ตรวจสอบโหมดการทำงานได้ง่าย
ตู้ควบคุมระบบ ควบคุม ปั๊ม 1 ตัว
-

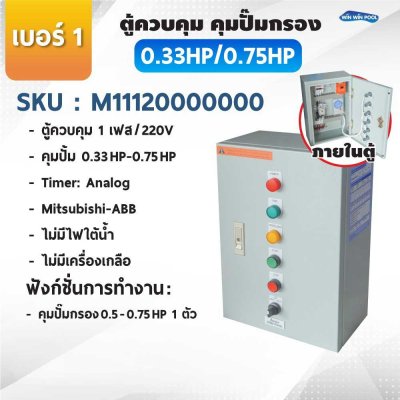

ตู้ควบคุมปั๊ม หมายเลข 1 M11120000000 คุมปั๊ม 0.33HP-0.75HP Main power 220V/ไม่มีหม้อแปลงไฟใต้น้ำ/ไม่มีปั๊มสปา/ไม่มีเครื่องเกลือ10,235.00 บาท
-
ตู้ควบคุมปั๊ม หมายเลข 2 M12120000000 คุมปั๊ม 1.0 HP Main power 220V/ไม่มีหม้อแปลงไฟใต้น้ำ/ไม่มีปั๊มสปา/ไม่มีเครื่องเกลือ10,235.00 บาท
-
ตู้ควบคุมปั๊ม หมายเลข 3 M13120000000 คุมปั๊ม 1.5 HP Main Power 220V/ไม่มีหม้อแปลงไฟใต้น้ำ/ไม่มีปั๊มสปา/ไม่มีเครื่องเกลือ10,235.00 บาท
-
ตู้ควบคุมปั๊ม หมายเลข 4 M14120000000 คุมปั๊ม 2.0 HP Main power 220V/ไม่มีหม้อแปลงไฟใต้น้ำ/ไม่มีปั๊มสปา/ไม่มีเครื่องเกลือ10,235.00 บาท
-
ตู้ควบคุมปั๊ม หมายเลข 5 M15120000000 คุมปั๊ม 3.0 HP Main power 220V/ไม่มีหม้อแปลงไฟใต้น้ำ/ไม่มีปั๊มสปา/ไม่มีเครื่องเกลือ10,579.00 บาท
เหมาะกับงานประเภทใด
ตัวอย่างการใช้งานที่พบบ่อย เพื่อช่วยคัดเลือกรูปแบบตู้ก่อนตรวจสอบรายละเอียดทางไฟฟ้า
✓สระระบบคลอรีนที่เติมสารเคมีด้วยมือ
✓สระที่แยกไฟใต้น้ำและเครื่องเกลือไว้อีกตู้หนึ่ง
✓งานเปลี่ยนตู้ควบคุมเดิมที่เสื่อมสภาพ
✓ระบบหมุนเวียนน้ำที่ใช้ปั๊มกรองเพียงหนึ่งตัว
ข้อมูลที่ต้องแจ้งก่อนสั่ง
✓กำลังมอเตอร์ปั๊มและค่ากระแสบนป้ายมอเตอร์
✓แรงดันไฟ 1 เฟส 220V หรือ 3 เฟส 380V
✓ต้องการ Timer แบบ Analog หรือ Digital
✓จุดติดตั้งในร่ม กลางแจ้ง หรือห้องเครื่อง
✓ระยะสายและอุปกรณ์ตัดตอนที่หน้างาน
คำถามที่พบบ่อย
ควรให้ช่างไฟหรือผู้เชี่ยวชาญตรวจสอบสเปกจริงก่อนติดตั้ง
เลือกตู้จากแรงม้าปั๊มอย่างเดียวได้หรือไม่?
ควรตรวจสอบแรงดันไฟและค่ากระแสบนป้ายมอเตอร์ร่วมด้วย เพราะปั๊มแรงม้าเท่ากันอาจใช้กระแสต่างกันตามรุ่นและประสิทธิภาพ
ปั๊ม Variable Speed ใช้ตู้แบบเดียวกันหรือไม่?
ปั๊มปรับความเร็วบางรุ่นมีระบบควบคุมในตัว การตัดต่อไฟบ่อยอาจไม่เหมาะสม จึงควรตรวจคู่มือปั๊มและออกแบบวงจรให้ตรงรุ่น
ควรตั้งเวลาปั๊มวันละกี่ชั่วโมง?
ขึ้นอยู่กับปริมาตรสระ อัตราการไหลของปั๊ม สภาพการใช้งาน และค่า Turnover ที่ออกแบบไว้
ตรวจสอบสเปกตู้ควบคุมก่อนสั่งผลิต
แจ้งกำลังปั๊ม จำนวนปั๊ม ระบบเครื่องเกลือ กำลังไฟใต้น้ำ และแรงดันไฟหน้างาน ทีมงานจะช่วยตรวจสอบสเปกก่อนสั่งผลิต
